סקירת מוצר

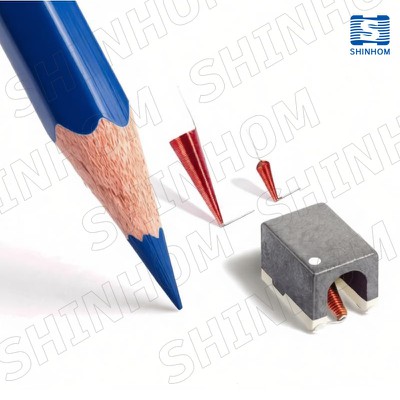

משרנים חרוטיים בפס רחבעם "Leads מעופפים". משרני BC Broadband Conical Series תוכננו במיוחד עבור יישומי פס רחב ותדר גבוה, ומספקים ביצועים יוצאי דופן מ-10 מגה-הרץ עד 40 ג'יגה-הרץ. משרנים אלו מתפקדים כסדרה של משרנים בעלי פס צר, מה שהופך אותם לאידיאליים לשימוש ב-Tees עם הטיית פס רחב במיוחד, שם הם מספקים נתיב אמין להזרקה או חילוץ של הטיית DC תוך בידוד מקור הכוח מהתקנים פעילים. העיצוב הקוני הייחודי ממזער קיבול תועה, וה"לידים המעופפים" מאפשרים מיקום מדויק והתאמת זווית הרכבה גמישה.
תכונות מפתח
- ביצועי פס רחב: עכבה גבוהה על פני 10 מגה-הרץ עד 40 גיגה-הרץ.
- Bias Tee Optimized: מושלם להזרקת/חילוץ הטיית DC במעגלים רחבי פס במיוחד.
- קיבול תועה נמוך: צורה חרוטית מפחיתה השפעות טפיליות.

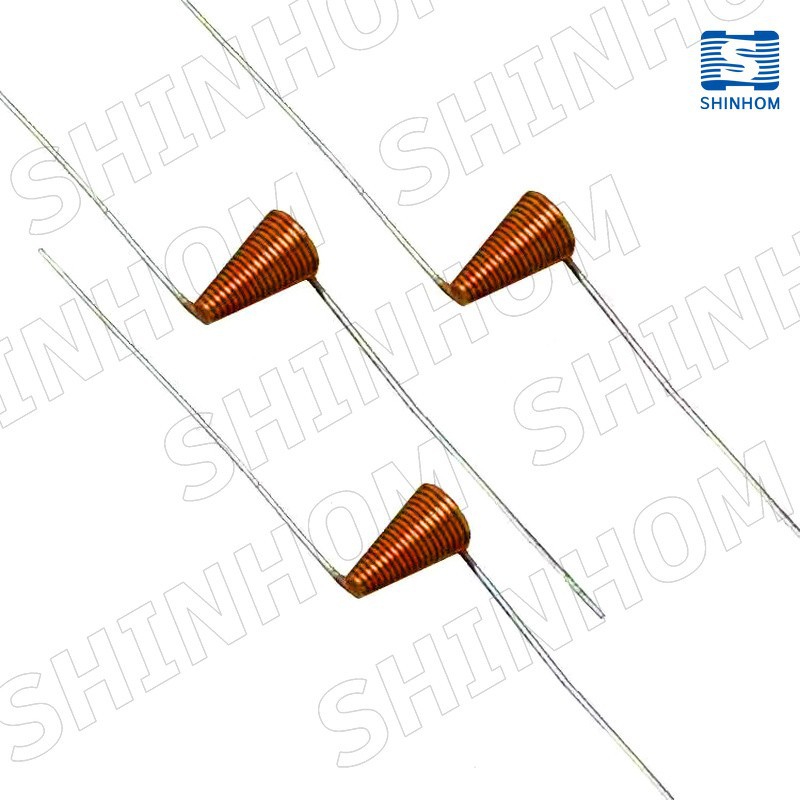

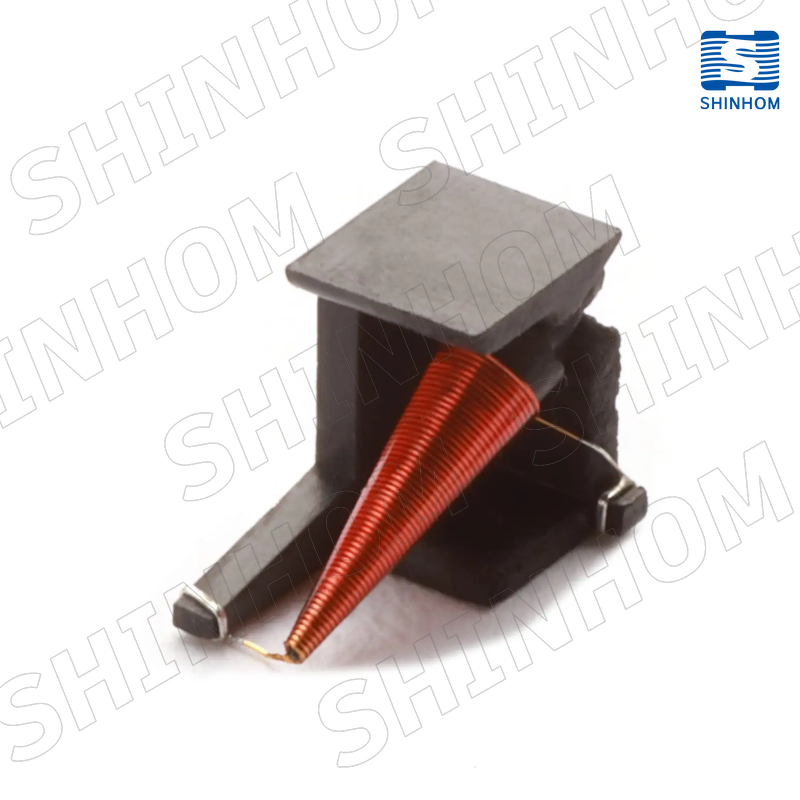

- בניית לידים מעופפים: מאפשר מיקום מדויק וזווית הרכבה מתכווננת.
- טווח טמפרטורות חזק: הפעלה -40 מעלות עד +85 מעלות (עם Irms), +85 מעלות עד +125 מעלות (בירידה); אחסון -40 מעלות עד +125 מעלות .
- MSL רמה 1: חיי רצפה בלתי מוגבלים מתחת<30°C / 85% RH.
- תואם RoHS.
מפרט חשמל (ב-25 מעלות)
| מספר חלק | השראות (±5%) | DCR (Ω) מקסימום | Irms (mA) |
| BC-R22J | 0.22 μH | 0.10 | 1200 |
| BC-R53J | 0.53 μH | 0.15 | 1060 |
| BC-1R2J | 1.20 μH | 1.05 | 270 |
| BC-1R6J | 1.65 μH | 0.60 | 490 |
| BC-2R3J | 2.35 μH | 1.61 | 270 |
| BC-2R7J | 2.75 μH | 0.40 | 675 |
| BC-6R3J | 6.35 μH | 0.92 | 480 |
| BC-6R5J | 6.50 μH | 0.70 | 650 |
| BC-8R0J | 8.00 μH | 3.39 | 230 |
*השראות נמדדה ב-10 MHz, 0.1 Vrms, 0 Adc באמצעות מד LCR Agilent/HP 4286A. דירוג Irms מבוסס על עליית טמפרטורה של 40 מעלות מ-25 מעלות בסביבה.*

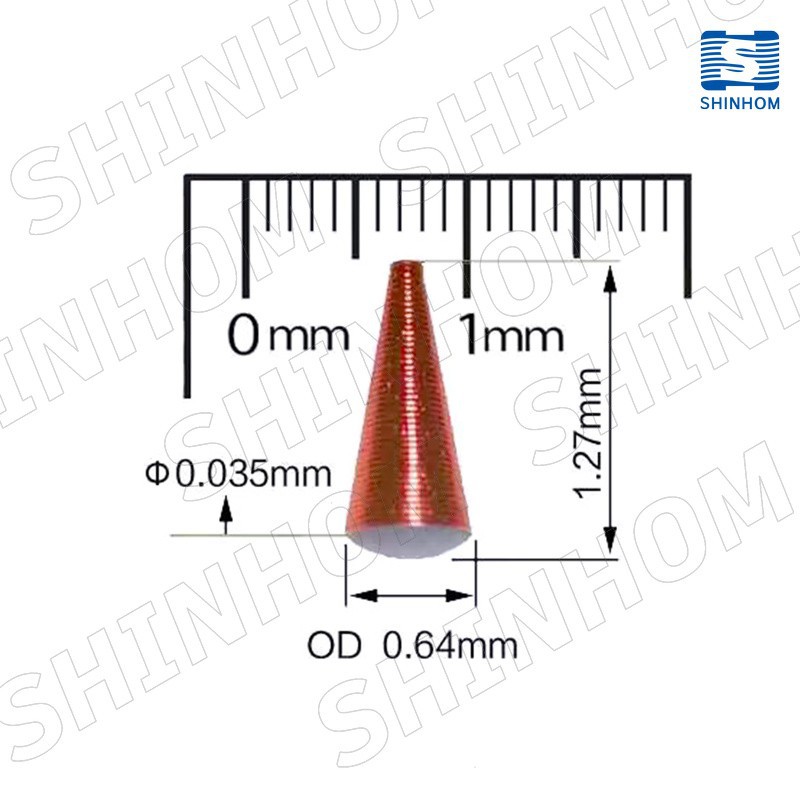

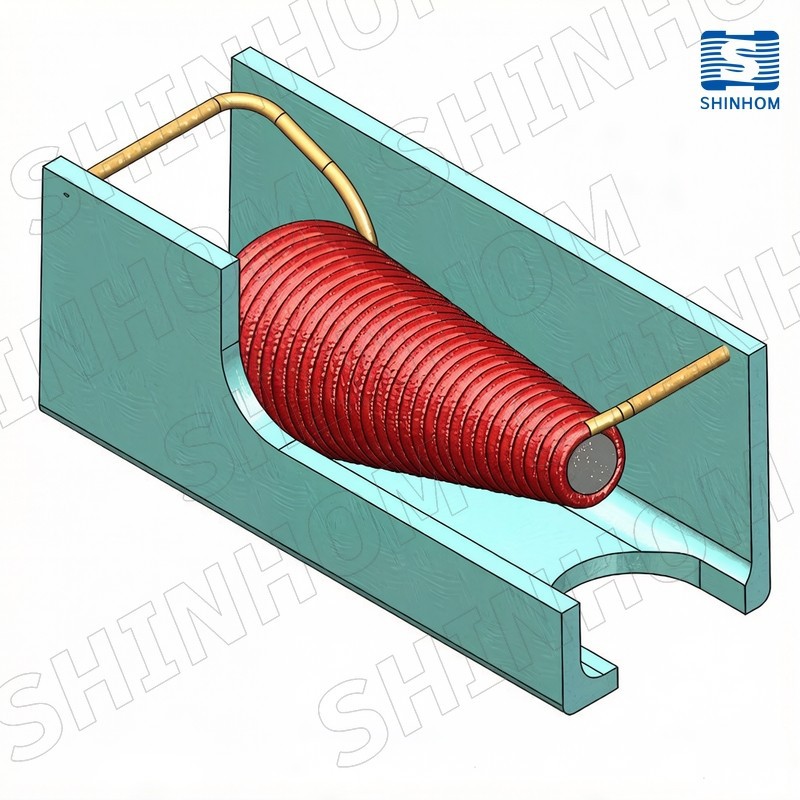

מידות מכניות (מ"מ)
| מספר חלק | A (±0.05) | B מקסימום | C מקסימום | D (±0.25) | E (±0.25) |
| BC-R22J | 0.20 | 1.45 | 3.51 | 4.216 | 2.54 |
| BC-R53J | 0.20 | 1.80 | 4.55 | 4.216 | 2.54 |
| BC-1R2J | 0.20 | 1.14 | 2.92 | 4.216 | 2.54 |
| BC-1R6J | 0.20 | 1.70 | 4.42 | 4.216 | 2.54 |
| BC-2R3J | 0.20 | 1.52 | 3.81 | 4.216 | 2.54 |
| BC-2R7J | 0.20 | 2.72 | 7.87 | 6.985 | 2.54 |
| BC-6R3J | 0.20 | 2.95 | 8.82 | 6.985 | 2.54 |
| BC-6R5J | 0.20 | 3.56 | 11.05 | 9.906 | 2.54 |
| BC-8R0J | 0.20 | 1.88 | 6.02 | 4.572 | 2.54 |
יישומים
- חולצות טי מוטות פס רחב במיוחד
- מודולי RF ומיקרוגל (עד 40 GHz)
- מעגלי הזרקה/חילוץ הטיית DC
- תשתית 5G, מערכות מכ"ם, תקשורת לוויינית
- ציוד בדיקה ומדידה
- מערכות תקשורת בפס רחב
אריזות וציות לאיכות הסביבה
אריזה: 25 יחידות למגש
טמפרטורת אחסון: -40 מעלות עד +125 מעלות (רכיב), -40 מעלות עד +80 מעלות (סרט וסליל)
רמת רגישות לחות (MSL): 1 (חיי רצפה בלתי מוגבלים ב-<30°C / 85% RH)
תואם RoHS: כן
למה לבחור BC Series?
עם ביצועי הפס הרחב, עיצוב העופרת המעופפת וסובלנות הטמפרטורה הגבוהה שלהם, משרנים חרוטיים מסדרת BC מספקים פתרונות אמינים וגמישים ליישומי RF ומיקרוגל תובעניים. בין אם אתם מתכננים הטיה טי, מסננים בתדר גבוה או מודולים בעלי פס רחב במיוחד, משרנים אלו מספקים את הדיוק והביצועים שהפרויקט שלכם דורש.
