סקירה כללית

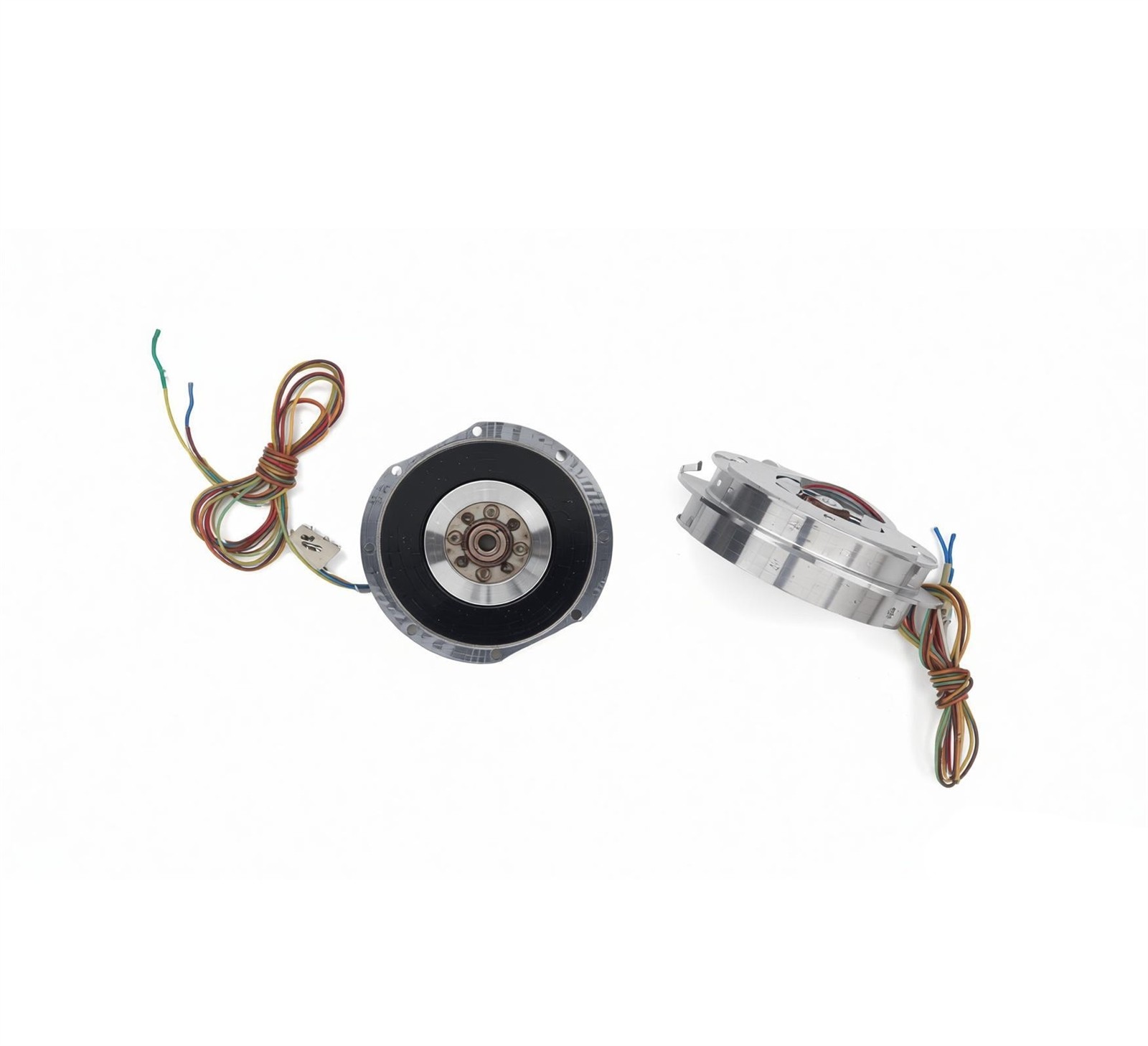

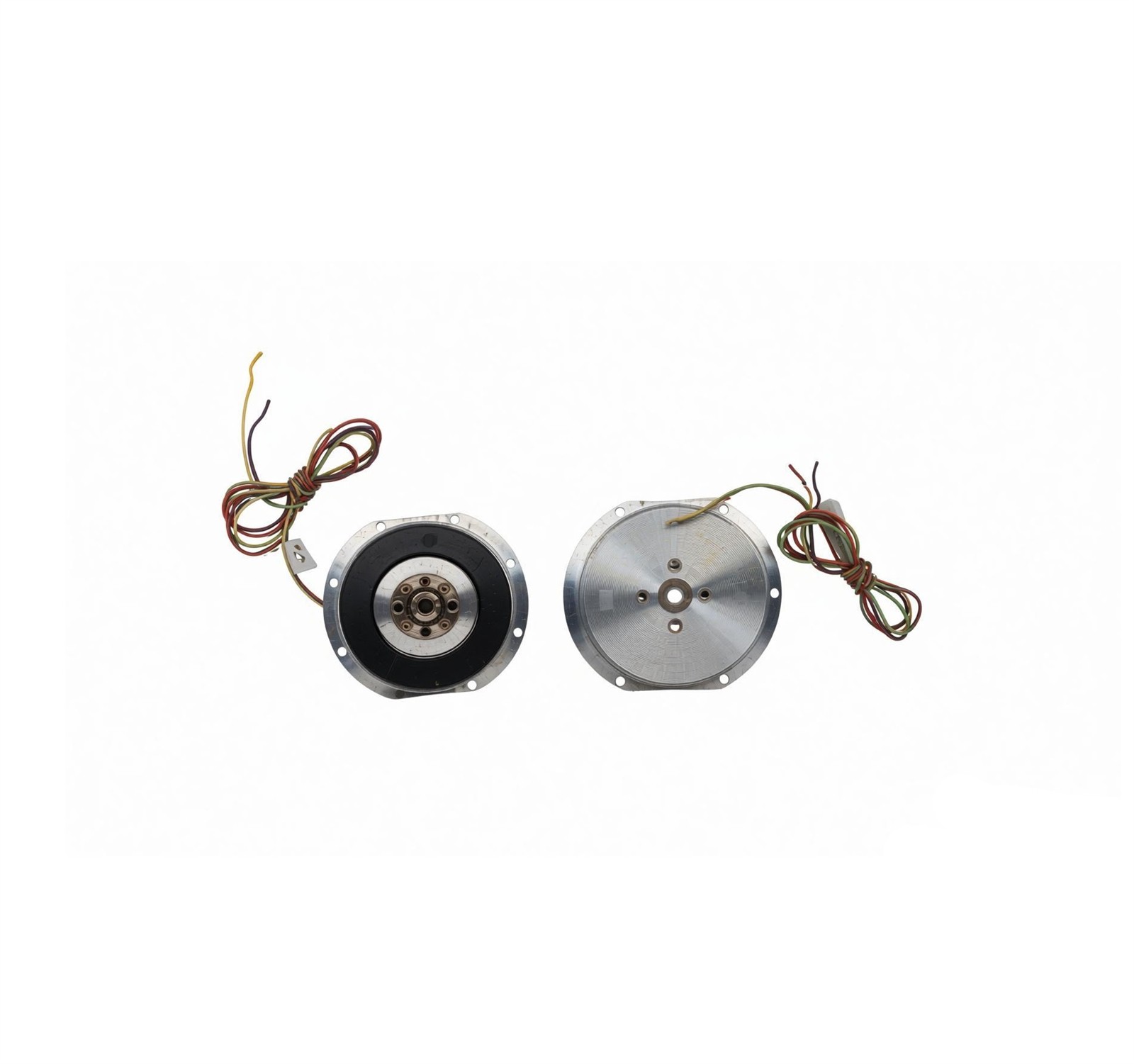

מנוע מומנט מוגבל בזווית, המכונה גם מנוע נדנדה, מסתובב בטווח זווית מסוים ויכול להשיג ישירות תזוזה זוויתית ללא כל מנגנון סיבוב מכני. בשל המבנה הפשוט שלו, הרעש הנמוך, היעילות הגבוהה, הנפח הקטן, המחיר הנמוך, הפעולה האמינה, קלות השליטה והתגובה הדינמית הטובה, הוא מיושם באופן נרחב יותר ויותר.
בַּקָשָׁה
אידיאלי עבור יישומים הדורשים תנועה סיבובית מוגבלת עם מיקום מדויק. בשימוש נרחב במערכות אופטיות, מפעילי שסתומים, התקני סריקה, מפרקים רובוטיים, משטחי בקרת תעופה וחלל וציוד אוטומציה תעשייתי שבהם המקום מוגבל ונדרשת תגובה מהירה.
נתונים טכניים
|
דֶגֶם |
מתח עצור (V) |
זרם דוכן (A) |
מומנט עצור (mN·m) |
מומנט ריפל |
זווית סטייה (מעלה) |
מומנט חיכוך סטטי (mN·m) |
משקל (ג) |
|
J25LXJ01 |
24 |
פחות או שווה ל-2.4 |
גדול או שווה ל-90 |
8% |
±55 |
1.5 |
65 |
|
J32LXJ01 |
24 |
פחות או שווה ל-2.1 |
גדול או שווה ל-110 |
8% |
±40 |
1.5 |
100 |
|
J36LXJ01 |
24 |
פחות או שווה ל-2.8 |
גדול או שווה ל-120 |
7% |
±30 |
1.5 |
110 |
|
J36LXJ02 |
27 |
פחות או שווה ל-3.1 |
גדול או שווה ל-140 |
7% |
±30 |
1.5 |
110 |
|
J45LXJ01 |
15 |
פחות או שווה ל-1.7 |
גדול או שווה ל-80 |
7% |
±35 |
1.8 |
130 |
|
J45LXJ02 |
27 |
פחות או שווה ל-3.0 |
גדול או שווה ל-130 |
7% |
±35 |
1.8 |
130 |
|
J55LXJ01 |
21 |
פחות או שווה ל-1.5 |
גדול או שווה ל-100 |
7% |
±25 |
2.0 |
200 |
|
J55LXJ02 |
27 |
פחות או שווה ל-3.1 |
גדול או שווה ל-180 |
7% |
±35 |
2.0 |
200 |
|
J70LXJ01 |
24 |
פחות או שווה ל-3.1 |
גדול או שווה ל-250 |
6% |
±40 |
3.5 |
320 |
|
J70LXJ02 |
28 |
פחות או שווה ל-3.6 |
גדול או שווה ל-320 |
6% |
±40 |
3.5 |
320 |
SHINHOM מחויבת להציב רף גבוה של מצוינות עבור תעשיות המשלבות או משתמשות בטכנולוגיות מגנטיות שלנומנוע DC מומנט בזווית מוגבלתמוצרים.
