ליבות חנק אמורפיות ✉בעלי מאפיינים מגנטיים מעולים, כגון אובדן ליבה נמוך יותר, בהשוואה לחומרים מגנטיים גבישיים קונבנציונליים.

יתרון טכני כאשר ליבות פריט טיפוסיות יכולות לפעול רק עד לרמת רווית שטף (Bsat) של 0.49 טסלה, ניתן להפעיל ליבות מתכת אמורפיות ב-1.56 טסלה. בשילוב עם הפעלה בחדירות דומה לפריטים מתקדמים והגמישות של ייצור גדלי ליבות גדולות, ליבות אלו יכולות להיות פתרון אידיאלי עבור רכיבים רבים.

משפחות מוצרים

1. אודיו לרכב ✉

2. פרופיל נמוך ✉

3. פלט PFC ✉

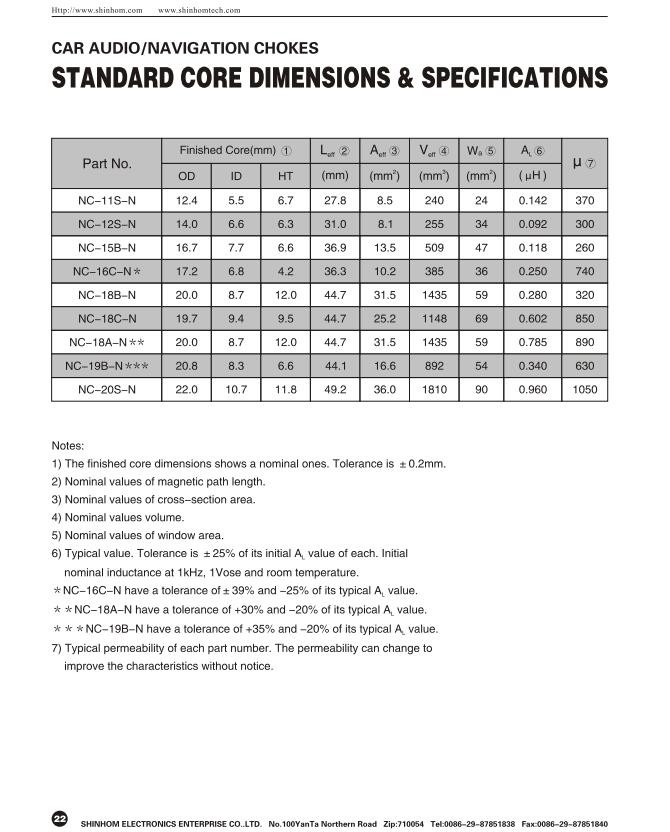

1. אודיו לרכב ✉

הליבה לחנק ניווט

תיאור:

ליבות משנק אמורפי מסדרת NC הן הפתרונות האידיאליים ליישום משנקים לדיכוי רעשים הנוצרים מאלטרנטור, מנוע והצתה במערכות שמע לרכב ומערכות ניווט לרכב. המשנק מסדרת NC מיוצר עם סגסוגת אמורפית על בסיס ברזל דק. סרט מד דק זה מציע מאפייני תדר טובים יותר עד 1 מגה-הרץ מאשר חומרים רגילים כמו פלדת סיליקון מסוג El. בסך הכל טווחי התדרים הנשמעים, השראות מציגה כמעט קבוע. סוג זה של סגסוגות אמורפיות על בסיס ברזל מציעים מספר תכונות ו/או שילובי מאפיינים שאינם מקבילים לחומר מתחרה אחר כגון פלדת סיליקון.

הצורה הגיאומטרית של טורואיד מציעה צפיפות שטף דליפה מגנטית מרחבית הנמוכה ביותר סביב ליבת החנק. לכן, ניתן להרכיב אותו בקלות על לוחות שמע לרכב ו/או מעגלים לניווט לרכב, מכיוון שסוג זה של משנקים אמורפיים זמינים בתצורות מסוג פינים. כאשר מערכת השמע נמצאת במצב של הספק פלט נמוך וצפיפות צליל נמוכה, השראות של המשנק נמוכה מדי, יחס האות לרעש קטן. במקרה זה ניתן לשמוע בקלות את רעש הקול הלא רצוי מהמערכת.

משנקים מסדרת NC החדשים של SHINHOM מציגים השראות גבוהות אפילו בזרם הטיית DC גבוה. אז זה יכול להציע פתרונות עיצוב טובים כדי לחסל את רעשי האלטרנטור במערכות אודיו לרכב ובמערכות ניווט לרכב. הקטנה משמעותית בגודל הרכיב מושגת באמצעות משנק דיכוי רעשים מסדרת NC עבור מערכות שמע/ניווט לרכב.

תכונה:

צורה טורואידית ללא פער, לכן יש לה צפיפות שטף דליפה מגנטית הנמוכה ביותר.

ניתן לעיצוב בגודל רכיב קטן/קל יותר מאשר הליבה של El choke

ניתן לעיצוב ברכיבי SMD מסוג פינים

השראות גבוהה יותר במהירות אלטרנטור בינונית / גבוהה

יחס S/N אופטימלי בכל טווחי ההספק

מאפייני תדר מעולים מאשר El choke

מציע פתרון טוב עבור רעשים הרמוניים בתדר גבוה

תכונות הנחתה גבוהות יותר של דחף

התנגדות DC נמוכה

תואם UL94-VO ו-UL746-B תואם

יישום:

• שימוש מונע רעשים עבור אלטרנטור המוצב מעל הרכבה

ציוד כגון אודיו/מערכת ניווט לרכב

משנק מסנן LC להפחתת רעשי המנוע

משנק במצב רגיל למדידת אנטי-EMI

מערכת חשמל רדיו

מחניקים מחניקים עבור ספקי כוח מתג

• שימוש מונע רעשי דחף בקו מתח DC של רכב

שימוש מונע רעשי אימפולס בספקי כוח לשימוש כללי

2. פרופיל נמוך ✉

תיאור:

משנקי משרנים מסדרת C הם הפתרונות האידיאליים להטמעת ממיר DC/DC מיניאטורי עבור מוצרים ניידים כגון PDA, טלפון נייד, מחשב נייד ומתאם וכו'. יתר על כן, הוא מציע פתרונות טובים ביישומים אלקטרוניים לרכב.

סדרת C העשויה מסגסוגות אמורפיות מבוססות ברזל מציעה תכונות הטיית DC טובות יותר עם סיבובי פיתולים נמוכים יותר שאינם מקבילים לחומרים מתחרים אחרים כגון פריטים, אבקת ברזל, סנדוסט וחדירות.

SHINHOM השיקה מחלקה חדשה של סדרת חנק בפרופיל נמוך עם סלילה קלה ומחוזקת יותר במכני בזמן פצע. סדרת C מיוצרת מסגסוגות אמורפיות מבוססות ברזל עם צפיפות שטף רוויה גבוהה של כ-1.5T.

SHINHOM טכנולוגיות עדכניות וחסכוניות חדשות מעודכנות לייצור מסדרת C בפרופיל נמוך מבוססות על הניסיון המדויק והשנים שלנו בטכנולוגיית ייצור. SHINHOM הם חלוצים ברמות ביצועים חדשות בכך שהם מציעים למהנדסים ליבות חנק חדשות מקובלות בפרופיל נמוך ויישומי סינון רעשים בפרופיל נמוך עם רמות איכות מצוינות מאי פעם.

בהתבסס על דרישת הלקוחות, SHINHOM יכול לספק על ידי פתרונות עיצוב טובים באמצעות השירותים הטכניים והייצור המוסף שלנו.

תכונה:

• סוג SMD ו-THD בפרופיל נמוך זמין

מִינִיאָטוּרָה

סוג מגן מגנטי

ביצועי EMI טובים

מתאים להרכבה בצפיפות גבוהה

צריכת חשמל נמוכה

מתח עמידות גבוה

חוזק מכני גבוה

קל לפצוע

יישום:

ממירי DC/DC במערכת PDA

ממירי AC/DC במתאם למוצרים ניידים

ממירי DC/DC בטלפון נייד

משרני מוצא לגודל קטן יותר של ממיר DC/DC

ממירי DC/DC לתפעול מעבד נייד

פלט יחיד SMPS עבור מודול ממיר DC/DC

מעגל משולב של אפנון תדר דופק (PFM) מתחת לדרגת 10W

מעגל משולב של אפנון רוחב דופק (PWM) מעל 10W

מטען סוללה

סוג מיניאטורי של יישומי מעגל רכב

3. פלט PFC ✉

תיאור:

ליבות החנק האמורפיות מסדרת NC עשויות מסגסוגת אמורפית דקה על בסיס ברזל. סוג זה של סגסוגות אמורפיות המבוססות על ברזל מציעים מספר תכונות שאינן מקבילות לחומרים מתחרים אחרים כגון פריטים, אבקת ברזל, סנדוסט ופרמאלו.

הסגסוגת האמורפית על בסיס ברזל מציגה חדירות גבוהה, אינדוקציית רוויה גבוהה, הפסדים נמוכים וטמפרטורת קירי גבוהה הנבדלת מזו הפועלת.

עם זאת, בימים האחרונים, רוב המהנדסים בתכנון אספקת חשמל במצב מתג לא יכלו להשתמש בליבות המשנק האמורפיות המבוססות על ברזל בגלל שתי סיבות קריטיות: האחת יקרה למדי והשנייה היא עליית טמפרטורה גבוהה יותר בהשוואה לסופרמאלוי וסנדוסט. מאז הסיבות שהוזכרו לעיל, ליבות משנק אמורפיות מבוססות ברזל שימשו באספקת כוח מתג למטרה המיוחדת בעשורים האחרונים.

כעת, עם הצגת מגוון מוצרי ליבת המשנק החדש שלנו מסדרת GO-100, SHINHOM מציעה את מובילת הביצועים האמיתית. המומחיות שלנו במערכות ייצור ליבות חנק אמורפיות מבוססות ברזל אפשרה לנו לצמצם משמעותית את אלו שהושגו. יתר על כן, כעת זה זמין לשימוש בליבות משנק אמורפיות באספקת חשמל במצב מתג במחיר תחרותי מאשר ליבות חשמל אחרות בתעשייה כמו sendust.

תכונה:

צפיפות שטף רוויה גבוהה של 1.56T.

הקטנת גודל משמעותית

מאפייני הטיה מורחבים יכולים לאחסן קיבולת אנרגיה גבוהה יותר

הפסדי היסטרזיס נמוכים יותר

יעילות גבוהה יותר

פחות סיבובים מובילים לאובדי נחושת נמוכים יותר

תואם UL94-VO

יישום:

.החלקת משנקים עבור ספקי כוח

משנקים משולבים עם ריבוי מתפתלים לוויסות צולב בספקי כוח מתג

משנקים PFC עבור ספקי כוח תעשייתיים לשימוש כללי
