EMI אמורפי חרוזים

1. אובדן נמוך המשפרים את היעילות של ספקי כוח במצב מתג;

2. השראות גבוהה כאשר הזרם חוצה אפס;

3. השראות רוויה נמוכה מאוד;

4. הפחתת רעש אדוות וצלצולים;

5. מפשט עיצוב של מעגל דיכוי רעש.

EMI אמורפי חרוזים ✉

תיאור:

סדרות NB/NK זמינות כעת להפחתת כדי להפחית את רעש הספייק בספקי כוח במצב מתג כגון פרסונה/תעשייתי, UP, טלקום/רשת SMPS. סוג זה של רעש הנגרם משינוי מהיר בזרם ו/או במתח.

בממירי מצב רציף, למיישרי המוצא זורם דרכם זרם קדימה ממש לפני היפוך מתח מיידי על המסופים שלהם. זה גורם לזרם גדול של זרם הפוך לזרום דרך הדיודה. ספייק זה זורם בדרך כלל דרך מתג ההפעלה במעבר ההפעלה שלו עקב התאוששות הפוכה של מיישר המוצא ו/או דיודת התפס. מתג זה הוסיף במעבר ההפעלה שלו עקב התאוששות הפוכה של מיישר המוצא ו/או דיודת התפיסה. אובדן מיתוג נוסף זה יכול להיות הרבה יותר מאובדן ההולכה של אובדן מיתוג הכוח יכול להיות הרבה יותר מאובדן ההולכה של מתג החשמל אם מתח הכניסה של הספק גבוה. שיטה אחת לצמצם את התופעה היא הוספת ליבות Bead/Spike Killer מסדרת NB/NK בסדרה עם מיישר המוצא או דיודת התפס.

ליבות דיכוי רעש מוליכים למחצה מסדרת NB/NK הן משנק שהליבת שלו מציגה עקומת היסטרזיס מרובעת מאוד, מה שנקרא לולאת BH בצורת Z, כפי שמוצגת על ידי סגסוגת אמורפית מבוססת Co. לחנקים המיוצרים מחומר הליבה הזה יש חדירות גבוהה מאוד והם נכנסים מהר לרוויה, אבל עוברים תקופה של התנהגות השראות ליניארית.

תכונה:

הפסד נמוך המשפרים את היעילות של ספקי כוח מתג

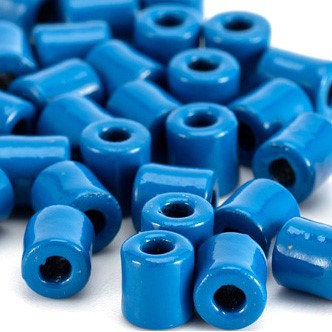

השראות גבוהה כאשר הזרם חוצה אפס Nanocrystalline-Beads
