תיאור:

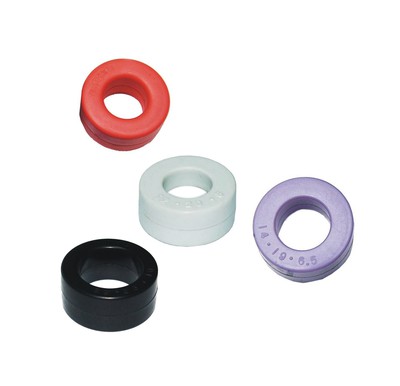

ליבות המשנק מסדרת N80 עשויות מסגסוגת ננו-גבישית בעלת חדירות גבוהה. לאחרונה, שיקולי היסק אלקטרומגנטי (EMI) יותר ויותר חשובים ככל שמכשירים אלקטרוניים הופכים לחלק מחיי היומיום שלנו. זה הגדיל במהירות את הביצועים הנדרשים עבור רכיבי תאימות אלקטרומגנטית (EMC) כגון סלילי משנקים במצב רגיל, המספקים הגנה מפני רעשים נכנסים ויוצאים בתדר גבוה. הם גם מגנים על מכשירים אלקטרוניים מפני רעש דופק במתח גבוה הנוצר על ידי ניתוק ניצוץ וכו'. רעש מסוג זה נוצר בכל פעם שיש מעברים מהירים בצורות גל מתח ו/או זרם. בהחלפת ספקי כוח, צורות הגל הן מחזוריות, אך צורות הגל שלה אינן מחזוריות במקרה של קו נתונים לתקשורת. אזור היישום של משנקים נפוצים מכסה את כל המוצרים ממוצרי טלקומוניקציה להעברת אותות ועד לספקי כוח מתג, ממירי תדרים ויחידות UPS.
משנקים במצב נפוץ משמשים בעיקר כדי לספק הנחתה של מסקנות מנוהלות א-סימטריות. העיצוב שלהם נקבע על פי המפרטים של התקנים הבינלאומיים המתאימים ובעיית דיכוי ההסקות הספציפית.
משנקי מצב נפוץ מסדרת N80 מציגים הנחתה גבוהה יותר בהחדרה, כלומר שיכוך החדרה, בסך הכל בטווח הרחב של התדר. החדירות האופיינית של משנק מצב נפוץ מסדרת N80 היא 80,000. כדי לספק את הדרישות הללו, SHINHOM תספק רמה גבוהה יותר של משנקים במצב נפוץ עם ליבות לולאה שטוחות מסדרת N80.
תכונה:
חדירות גבוהה
להקטין בגודל
צמצם את הסיבובים המתפתלים
התנגדות DC נמוכה
אובדן ליבה נמוך
עכבה גבוהה בסך הכל טווח התדרים הרחב
עמוד בתקנים EN500081 ו-EN 500082.
קבלת אובדן הכנסה מתאים בטווח רחב של תדרים
פרופיל נמוך (גובה 1~5 מ"מ)
יישום:
סינון מצב נפוץ של EMI
שנאי ממשק טלקומוניקציה ותקשורת נתונים
שנאי זרם דיוק גבוה
שנאי דופק דיוק גבוה
התקני הגנה מפני תקלות קרקע
תיאור:
טכניקת Mag-Amp היא אחת מהדרכים הפשוטות, האמינות והחסכוניות ביותר לאחר ויסות המספקות שליטה בצד המשני של יציאות העזר בספקי כוח של מצב מתג מרובה פלטים. לכן, ליבות Mag-Amp הן כעת הסטנדרט בתעשייה ליישום דיוק גבוה ויעילות גבוהה ללא תלות ביציאות בספקי כוח מתג של יישומי שרת, טלקום ומחשב אישי.
התאמת MA Mag-Amp מעניקה יתרונות אטרקטיביים הבאים.
קיצור זמן עיצוב עם עלות כוללת מופחתת
מושגת בניית מעגל פשוטה עם פחות רכיבים עבור מעגל הבקרה.
אמינות גבוהה
Mag-Amp יכול לעמוד בפני עליות מיידיות בזרם או במתח ולהגן על דיודת המוצא מפני זינוק מתח וזרם במעגל.
דיוק גבוה ורעש נמוך
מתח המוצא נשמר בחוזקה ממצבי חוסר עומס לעומס מלא ורעש מדיודת המוצא מדוכא על ידי השראות גבוהה של Mag-Amp בחיבור סדרתי עם דיודה. זה שונה מוויסות מוליכים למחצה (למשל MOS-FET) שמוסיף רעשי מיתוג במעגל ויסות.
תכונה:
· ריבועיות גבוהה (~98%)
שדה כוח כפייה נמוך
עליית טמפרטורה נמוכה
יעילות גבוהה
דרישת זרם איפוס נמוכה
תואם UL94V-0
יישום:
מגברים מגנטיים עבור ספקי כוח במצב Switched. (מחשב, שרת, OA)
מגברים מגנטיים לממיר DC ל DC.
ספקי כוח למוצרי רשת כגון Hubs וכו'.
מתאם למחברת/לפטופ
שנאי מתנודד
סוגים אחרים של כורים רוויים
Shinhom מחויבת להציב רף גבוה של מצוינות עבור תעשיות המשלבות או משתמשות בטכנולוגיות מגנטיות שלנוליבות ננו-גבישיות✉מוצרים.
